铁合金矿热炉一般在铁液从炉眼流出后，要使用泥料将出铁口堵塞。由于泥料是用泥炮挤入的，因此该种泥料则称为炮泥。
炮泥用的耐火原料，主要有黏土熟料、矾土熟料、废旧耐火砖、刚玉和莫来石等，掺加焦 炭粉和电极粉等含碳材料。结合剂为焦油沥青和酚醛树脂等有机材料，还掺加SiC、Si3N4、
膨胀剂和外加剂等。其配制原则：中、小型矿热炉用低档材料配制炮泥，高档材料炮泥则用于 大、中型铁合金电炉。

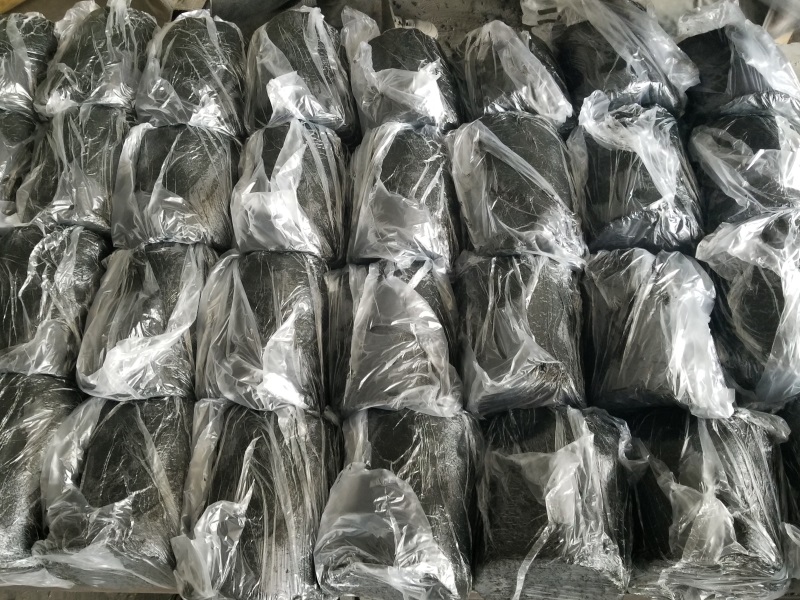

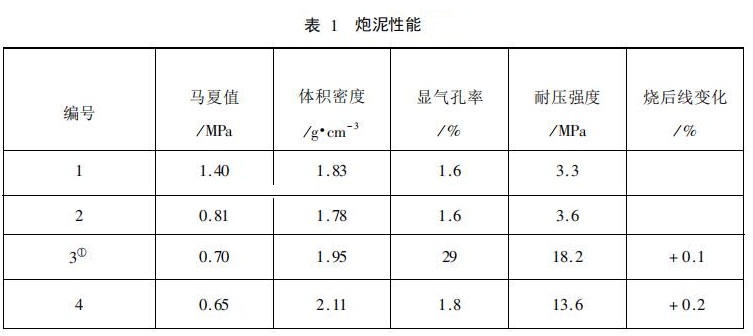

大、中型铁合金电炉用的炮泥配合比：棕刚玉或白刚玉20%~25% 黏土和绢云母20%~25%焦炭粉和SiC粉30~38%，焦油沥青80~10%，石墨 20%~5%，另加13%~16%的结合剂和适量外加剂。在热的轮碾机中混练，时间为15~50min。炮泥性能，见下表。该炮泥也称做无水炮泥。
