氧化铝纤维增强耐火浇注料的增强效果，在中、低温时，不及钢纤维增加耐火浇注料，钢纤维耐火浇注料，在中、高温时，则优于钢纤维耐火浇注料。
在耐火浇注料和耐火可塑料等材料中，掺加一定数量和适宜长度的耐火纤维材料，能提高强度和改善基质性能。
耐火纤维材料的生产方法分为熔融法和胶体法两种。前者为非晶质纤维，主要有普通和高纯硅酸铝纤维、高铝纤维和含铬硅酸铝纤维等，长期使用温度为1000~1300℃;后者为结晶质纤维，主要有氧化铝纤维和氧化锆纤维等，长期使用温度为1400~1500℃。在不定形耐火材料中，作为纤维增强材料，中、低温时可选用非晶质纤维，高温时应选用结晶质纤维，这样方能获得良好的效果。
表1-1为氧化铝纤维增强浇注料的性能。该料为超低水泥高铝质耐火浇注料，从表中可见，强度高、烧后线变化较小，其性能是优良的，具有发展前途。

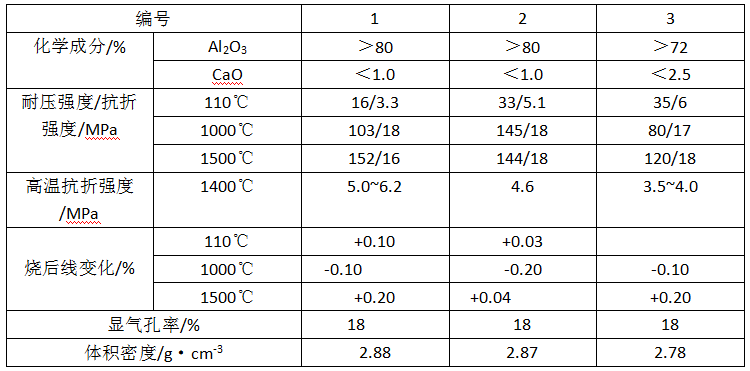

表1-1 氧化铝纤维增强浇注料的性能
超低水泥耐火浇注料的1400℃高温抗折强度约为2MPa，掺加耐热钢纤维时为5MPa左右，掺加氧化铝纤维时约为6MPa。这说明，掺加纤维有增强的效果，且无机纤维优于钢纤维。
氧化铝纤维增强耐火浇注料的岩相分析证明，掺加结晶氧化铝纤维后，由于其晶核的作用，不利于二次莫来石的形成和发育。未加无机纤维的，高温下生成的莫来石数量少，呈细小针状，结晶较好；掺加纤维之后，高温下生成的莫来石数量多、发育成小柱状晶体，结晶完整，交叉生长，组织致密坚固，因此高温强度较高，即增强效果显著。
应当指出，结晶质纤维的主晶相为α-Al2O3，最高使用温度约为1600℃。即或如此，在高温下长期使用，结晶质纤维也逐步劣化，其表现为断裂破坏甚至粉化，但进程较慢，因此对结晶质纤维增强耐火浇注料的影响较小，可在长期工作的热工窑炉上使用。当用非晶质纤维增强材料时，因其高温下较易析晶粉化，故非晶质纤维增强耐火浇注料，其长期使用温度约为1400℃。
