耐火纤维浇注料是用耐火纤维作骨料或填充料、用化学等结合剂及外加剂配制成的，具有低热导率的特点，使用温度为1000~1300℃，是热处理炉和石化管式加热炉等中低温热工设备的理想衬里材料，应大力推广，以改变窑炉的面貌。
耐火纤维浇注料配制简单，可浇注成型或手工涂抹施工，也可做成预制块使用。表1为耐火纤维浇注料的性能和使用温度。从表中看出，热导率十分低，有利于节能，但强度也低些，应进一步提高。

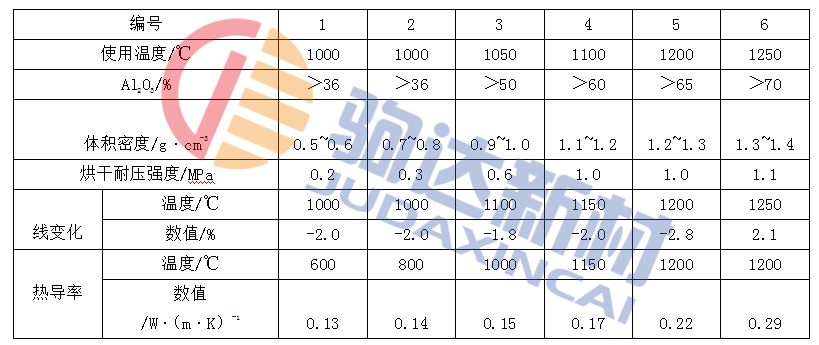

表1 耐火纤维浇注料的性能和使用温度
随着工业窑炉的发展，轻型化和节能化炉型的出现，必将促进耐火纤维浇注料的品种增加和性能提高，也必将拓宽耐火纤维浇注料的应用范围。总之，耐火纤维浇注料是轻质耐火浇注料的一个重要发展方向，具有广阔前途的一种材料。
近年来，炼钢用钢包采用巨热技术，发展较快，开发了体积密度为1.8~2.0g/cm3的耐火浇注料，其高温性能较好，万一钢包工作衬损伤或烧穿，也能抵抗住一包钢水的侵蚀，保证顺利浇铸完成。该类浇注料也俗称轻质耐火浇注料，实质上仍为普通耐火浇注料，不过掺加了部分多孔熟料，体积密度有些降低罢了。
另外，还有用泡沫剂和化学加气剂生产的多孔状轻质耐火浇注料，一般作制品较多，现场施工较少。
