热态强度
根据窑炉使用的不同需要对原材料的不同选择，可使AS-60和AS-75浇注在1400℃热态抗折强度分别波动在7.5~8.6MPa，这是纤维增强无水泥、超低水泥浇注料独具的特征，这种材料特征对抵抗钢坯在加热过程中的碰撞造成的机械损坏是有利的。
流动特性
纤维增强无水泥、超低水泥浇注料的合理配比参数关键是确保物料在低加水量下具有满意的施工性能。当加水量为4~5%，T=0min，流动值为180~220mm，当T=30min时，其流动值为140~160mm。通过流动值测定表明物料可工作时间，对施工体凝结时间的影响。
热震稳定性
在一般情况下，强度较高的材料脆性较大，耐热震稳定的性能相对差些。当温度变化频繁时易出现分层剥落现象。而我们研究开发出的纤维增强AS-60、AS-75这两种无水泥和超低水泥浇注料因原料选择、物料配合比参数合理，使施工体组织结构较均匀，抗剥落性较好。经数次急冷急热的材料对比试验(对比结果如表3)和在轧钢650加热炉口、突出带和烧嘴砖等处对比应用，均取得较好的效果。

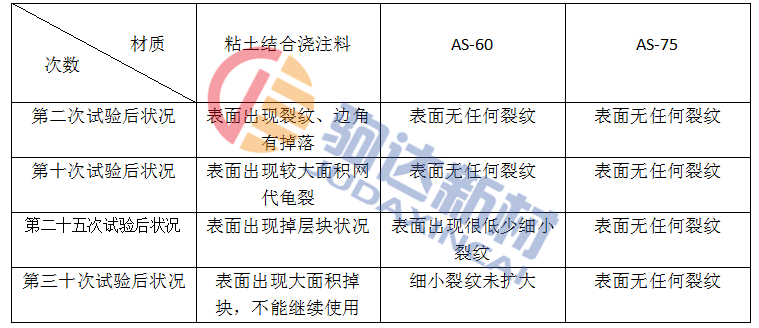

表3 材料耐热震冲击性比较
注：1、试验尺寸为230×114×65mm。
试块经110℃±5℃的温度下干燥后置于加热炉炉加热到1100℃±10℃保温15min后，迅速将试块受热端浸入5~35℃流动的水中50±5mm深，3min立即取出，在空气中放置5min后，又将试样受热段迅速移入1100℃的加热炉内，反复进行，直至试验计划结束。
线变化率
线变化率的大小反映了材料在规定温度下加热并使用一定的时间后冷却，长度不可逆变化的这个量，这个量愈大，当材料受热后，内部组织结构引起的热应力就愈大。当温度改变后，材料很易受到损坏。而我们研究开发的纤维增强无水泥、超低水泥浇注料的中温、高温线变化率都比较小，在±0.25%以内，所以在应用中均显示出了较好的耐热冲击和体积稳定性。
