新型干法生产线分解系统中热气流中携带大量的粉料粉尘以及燃料挥发的碱、硫、氯等碱蒸汽，对耐火材料侵蚀严重，并且伴随着、碱、氯、硫等挥发性物质循环富集以及在预分解系统器壁发生熔融，黏附粉状物料，产生结皮堵塞，使物料无法通过。因此，研究具有优异的耐碱性能、耐磨性能、不结皮、不堵塞性能的碳化硅抗结皮耐火浇注料对于满足分解系统使用要求具有重要的意义。通过调节耐火浇注料的组成可以满足上述要求，废旧瓷片具有良好化学稳定性，其高硅低铝组分与碱气反应生产钙长石、钾长石高黏度液相，附在浇注料表面，形成釉状保护层，从而阻止碱的侵蚀，增强耐碱性能。SiC原料莫氏硬度大，可以满足生料的耐冲刷和磨损。表面光滑与其他材料粘结和侵蚀性都比较差，不易结皮。高温下会形成表面氧化层，保护本体材料免受碱蒸汽的侵蚀。
抗结皮耐火浇注料以硅酸铝质材料和碳化硅等主要原料及添加剂制成，具有抗结皮性的耐火浇注料。
抗结皮耐火浇注料按SiC含量分为KJP-25、KJP-35、KJP-45和KJP-55四个牌号。其中KJP为抗结皮汉语拼音首字母，其后的数字为SiC含量的质量百分数。

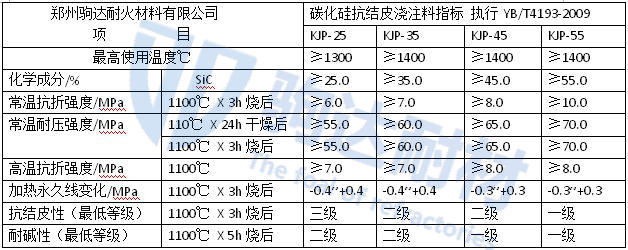

抗结皮耐火浇注料的指标应符合下表的规定：
