高铝水泥耐火浇注料是以CA-50、CA-60、CA-70水泥做结合剂，与耐火骨料和粉料或掺外加剂按比例配合并经加水搅拌、成型及养护后制成的。其特点是快硬高强，价廉易得，施工方便。当采用硅酸铝质材料配制耐火浇注料时具有一定的抗硫酸盐侵蚀能力。该浇注料的使用温度为1400℃左右。过去CA-50高铝水泥耐火浇注料广泛用于轧钢加热炉等热工设备，能实现机械化筑炉，使用寿命2~4年：现在，该浇注料主要用于锅炉和石化工业炉等窑炉，在冶金系统中，低温热工设备上也应用，并取得良好效果。

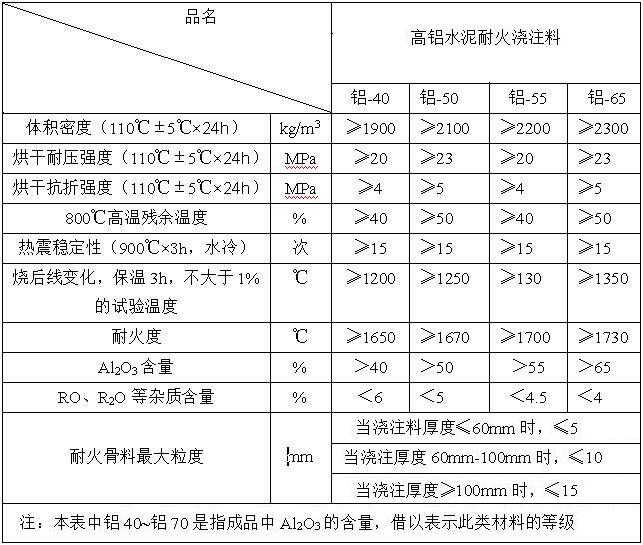

高铝水泥耐火浇注料是不定性耐火材料中的重要品种，在一般情况下常用配合比是高铝水泥和耐火粉料的总用量为27%~30%，耐火骨料用量为70%~73%。高铝水泥用量10%~20%。当耐火浇注料用于中高温部位时，应尽量减少水泥用量，同时增加耐火粉料用量，其品级应与耐火骨料相同或高一个等级：耐火骨料应根据窑炉使用温度合理选择，做到物尽其美。其颗粒级配，通常采用两级级配，也可用统料，一般以砂率（即细骨料占整个骨料的比值）为0.45~0.55来控制：水用量一般用质量百分表示，也可用千克每立方米或水灰比（即水于水泥和粉料之比）来表示。其总原则是，在保证浇注料拌合物的易性情况下，应尽量减少水用量。
应当指出，常用配合比并不是一成不变的。它将根据原材料的品种和使用条件，在生产或施工时，经试验确定耐火浇注料的配合比，以满足窑炉工程的使用要求。同时，应尽量掺加外加剂，以改善浇注料的施工性能和耐火性能。
