循环流化床锅炉高强耐磨耐火浇注料设置的主要目的是防止锅炉高温烟气和物流对金属结构件的高温氧化腐蚀和磨损，并具有减缓磨损作用。物料的循环磨损首先发生在耐火材料上，从而保证了金属结构的使用寿命，这是保证循环流化床锅炉长期安全运行的重要措施之一，也是循环流化床锅炉的主要特点之一。耐火材料的使用对减少金属结构的使用，降低造价、方便检修维护具有十分重要的意义。
高强耐磨耐火浇注料简介由于此类材料具有工艺简单、施工方便、整体性好、节能降耗的优点，越发受到广泛关注和认可，这也代表着一个未来的发展趋势。目前，循环流化床锅炉不定形耐火材料它主要包括高强耐磨耐火浇注料、耐火可塑料、轻质耐火浇注料、耐火泥等种类，高强耐磨耐火浇注料是一种由耐火物料、骨料、粉料、基质、结合剂 制成的粒状及粉状松散无定型的耐火材料，在施工时加入一些水和助剂，强力搅拌后以浇注、振捣方式施工。经过一段时间的发展，浇注料结合剂的技术已经由最初的铝酸盐水泥结合剂发展到纯铝酸钙水泥结合剂、电熔高铝水泥结合剂、无水泥超细粉结合剂技术和气硬性的磷酸结合剂、硫酸铝结合剂、水玻璃结合剂技术。

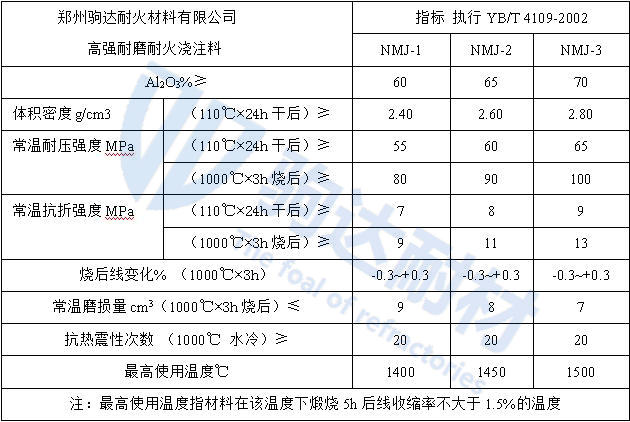

高强耐磨耐火浇注料按理化指标分为：NMJ-1、NMJ-2、NMJ-3三种牌号。N、M、J分别代代表耐、磨、浇三个字汉语拼音的第一个字母，一般以散状混合料交货，其中的理化指标用应符合表1的规定，化学成分、体积密度、抗热震及最高使用温度只提供数据，不作考核指标，耐磨浇注料的初凝时间不小大于2小时，终凝时间不大于6小时。
