前言
在氧化气氛熔融炉中，炉衬主要以铬刚玉耐火浇注料为主，但是，炉内高温区，温度高达2000℃以上，随着国民对Cr2O3高温后对环境危害的认知，以及传统的铬刚玉耐火浇注料因为抗热震性能差，无法满足窑炉长寿的需求。因此，急切需要一款低铬化、抗热震性能好的耐火浇注料产品。
1、铬锆刚玉耐火浇注料的性能特点
铬锆刚玉耐火浇注料是在铬刚玉耐火浇注料的基础上加入一定比例的氧化锆微粉。虽然这款耐火浇注料的铬含量大幅度降低，但是，氧化锆的加入并未对材料的抗渣侵蚀性能有所影响。
反之因为锆的熔点温度非常高，在2700℃。同时，氧化锆物质本身不氧化，密度高。成本相对于铬刚玉耐火浇注料也低很多。因此铬锆刚玉耐火浇注料具有高温化学性能稳定、高荷重软化温度、抗渣侵蚀、抗氧化、抗热震、无污染等特点。表1为铬锆刚玉耐火浇注料的性能指标。

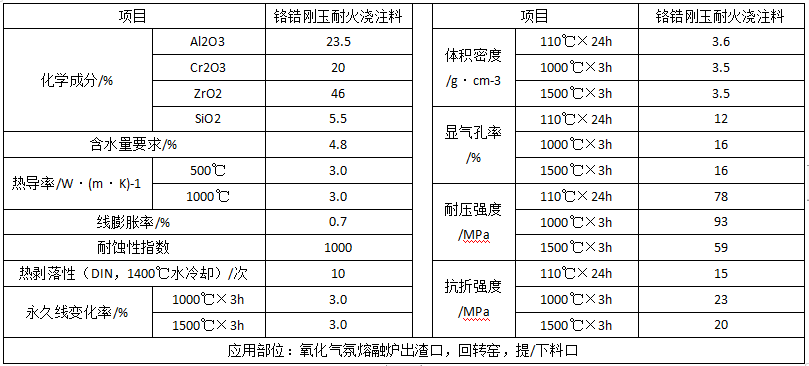

表1 铬锆刚玉耐火浇注料的性能指标

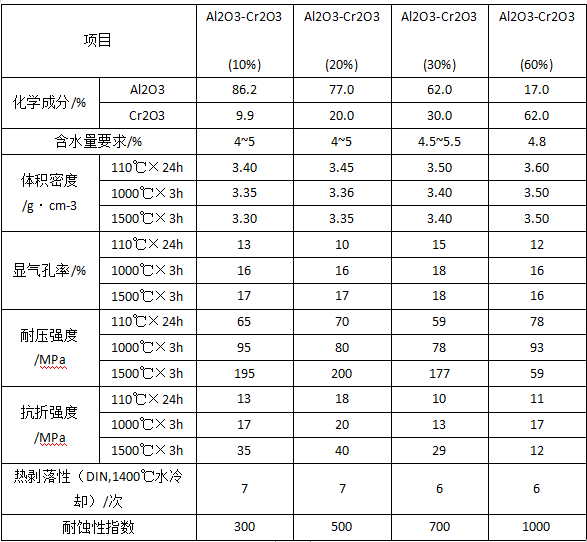

2、铬锆刚玉耐火浇注料的应用
铬锆刚玉耐火浇注料因为其优良的高温抗侵蚀抗热震性能，主要被用在氧化气氛熔融炉的高温区域，例如，气化熔融炉的渣口部位。
结语
铬锆刚玉耐火浇注料已经成为国内氧化气氛熔融炉高温区域应用率最高的低铬化耐火浇注料，该耐火浇注料的应用，不但在高温性能方面独占优势，性价比相对较高，更实现了我国高温窑炉低铬化的工业改变思路。是一款绿色经济的高温耐火浇注料.
