水泥窑用高强莫来石耐火浇注料是以优质莫来石为主要原料，氧化铝含量指标要求≥65%，除此之外，还要加入水泥、硅粉、高耐磨材料等其它辅助原料。水泥窑用高强莫来石耐火浇注料的主要杂质是氧化铁，结合我国莫来石原料的实际情况，将氧化铁含量控制在一定范围内≤1.5%没有利于材料的稳定性，提高水泥窑用高强莫来石耐火浇注料的使用性能。

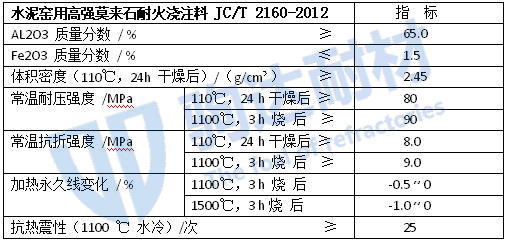

体积密度、常温耐压强度、常温抗折强度、加热永久线变化率的性能指标是耐火浇注料普遍采用的性能检测项目，是耐火材料设计方、生产方、使用方所通用的必要检测项目，在标准中对体积密度（110℃，24h烧后）、常温耐压强度（110℃，24h干燥后：1100℃，3h烧后）、常温抗折强度（110℃，24h干燥后：1100℃，3h烧后、加热永久线变化率）都有了相应规范。
水泥窑用高强莫来石耐火浇注料是以烧结莫来石为主要原料，掺适量铝酸盐水泥及外加剂混合而成的耐火浇注料。其组分包括粒径8~5mm的莫来石、粒径5~3mm的莫来石、粒径为3~1mm的莫来石、粒径为1~0mm的莫来石，SiO2微粉，SiC粉，白刚玉粉，α-AL2O3微粉，纯铝酸钙水泥以及红柱石等原料配比而成具有耐高温，耐压强度高，抗折强度高，耐磨性好，使用时加水量少。这种水泥窑用高强莫来石浇注料能够满足水泥窑窑口、喷煤管等部位的长时间使用。
